HG侧驱系列一轴位移台：
型号 | 台面尺寸 (mm) | 传动位置 | 传动方向 | 行程 (mm) | 分厘卡最小读取量 | 移动精度真直度 | 负重Kg | 重量Kg | 材质 |
HGTM01213-34 | 34*34 | 侧边 | x轴 | 13 | 10um | 5um | 1 | 0.07 | 铝合金 |
HGTM01213-40 | 40*40 | 侧边 | x轴 | 13 | 10um | 5um | 2 | 0.14 | 铝合金 |
HGTM01213-60 | 60*60 | 侧边 | x轴 | 13 | 10um | 5um | 5 | 0.25 | 铝合金 |
HGTM01225-80 | 80*80 | 侧边 | x轴 | 25 | 10um | 5um | 10 | 0.5 | 铝合金 |
HGTM01225-100 | 100*100 | 侧边 | x轴 | 25 | 10um | 5um | 15 | 0.7 | 铝合金 |
HGTM01225-120 | 120*120 | 侧边 | x轴 | 13 | 10um | 5um | 20 | 1.6 | 铝合金 |
型号 | 台面尺寸 (mm) | 传动位置 | 位移调整方式 | 行程 (mm) | 最小刻度(mm) | 灵敏度(mm) | 精度(mm) | 负重Kg | 重量Kg |
HGTM03225 | 65*65 | 侧边 | 测微头 | 25 | 0.01 | 0.002 | 0.003 | 5 | 0.35 |
型号 | 台面尺寸 (mm) | 传动位置 | 精度(mm) | 灵敏度(mm) | 运动直 线度 | 运动平面度 | 运动摆 角 | 负重Kg | 重量Kg |
HGTM0725 | 80x110 | 侧边 | 0.002 | 0.002 | <2um | <2um | 10" | 20 | 0.4 |

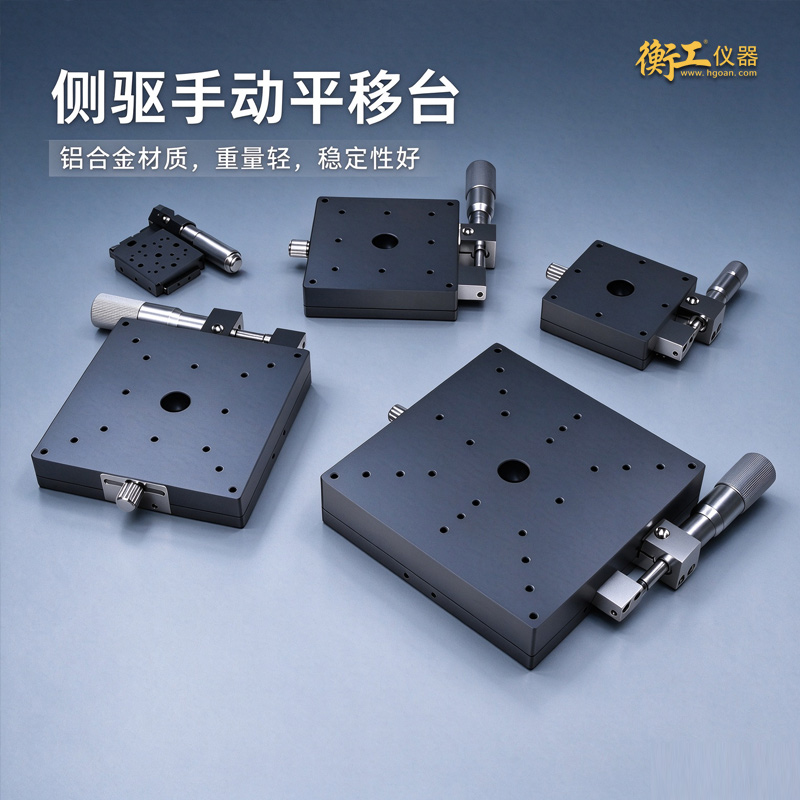

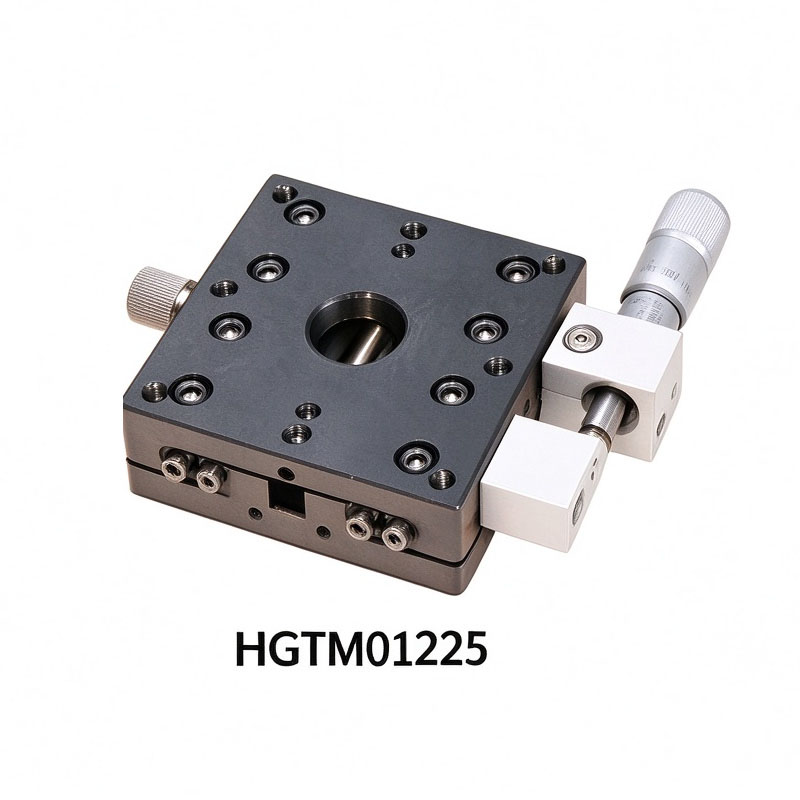

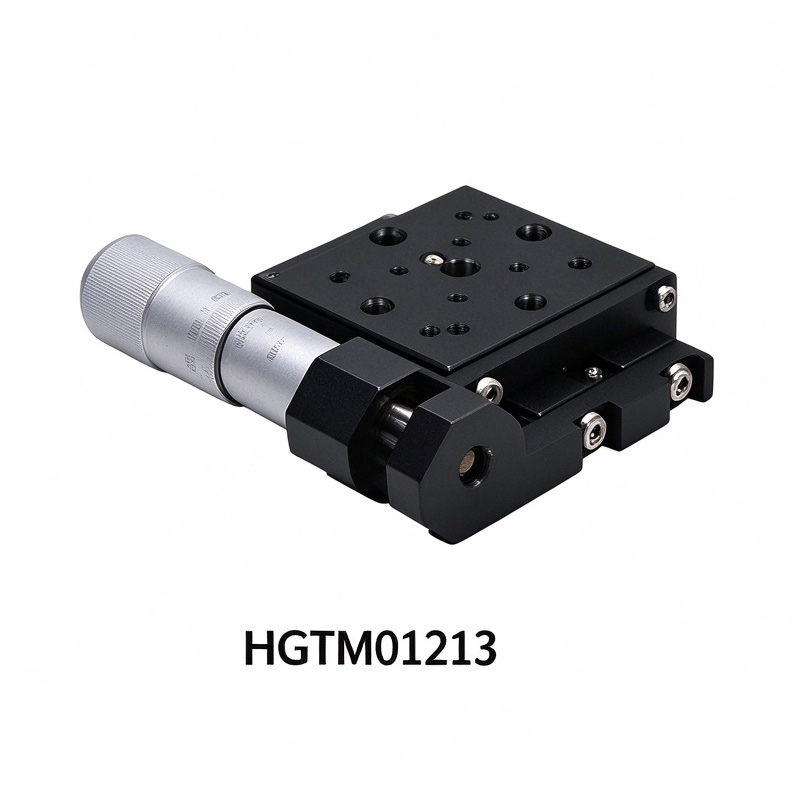

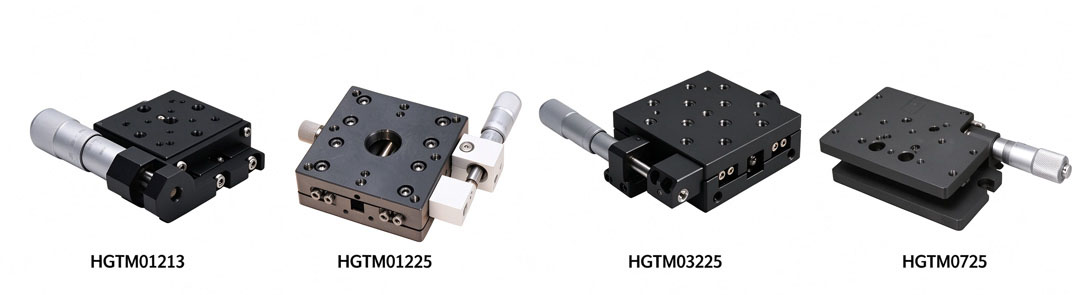

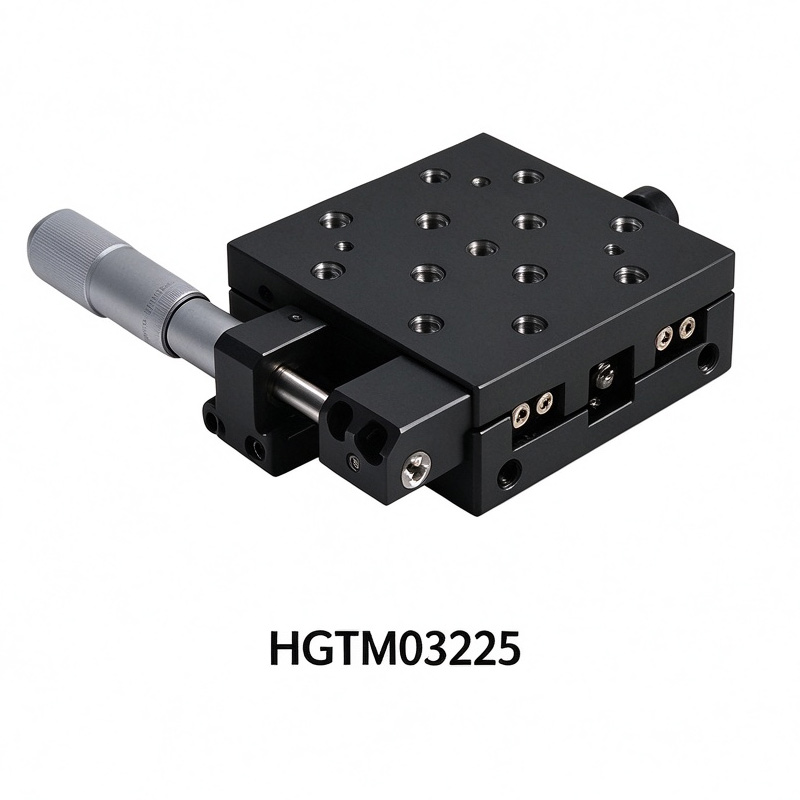

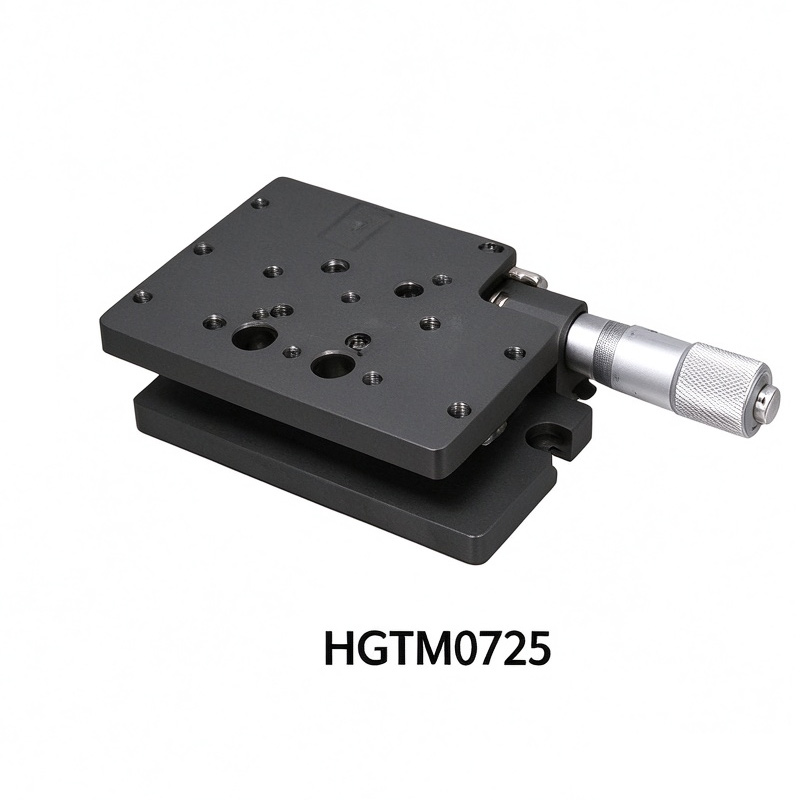

HG侧驱系列一轴位移台图片展示：

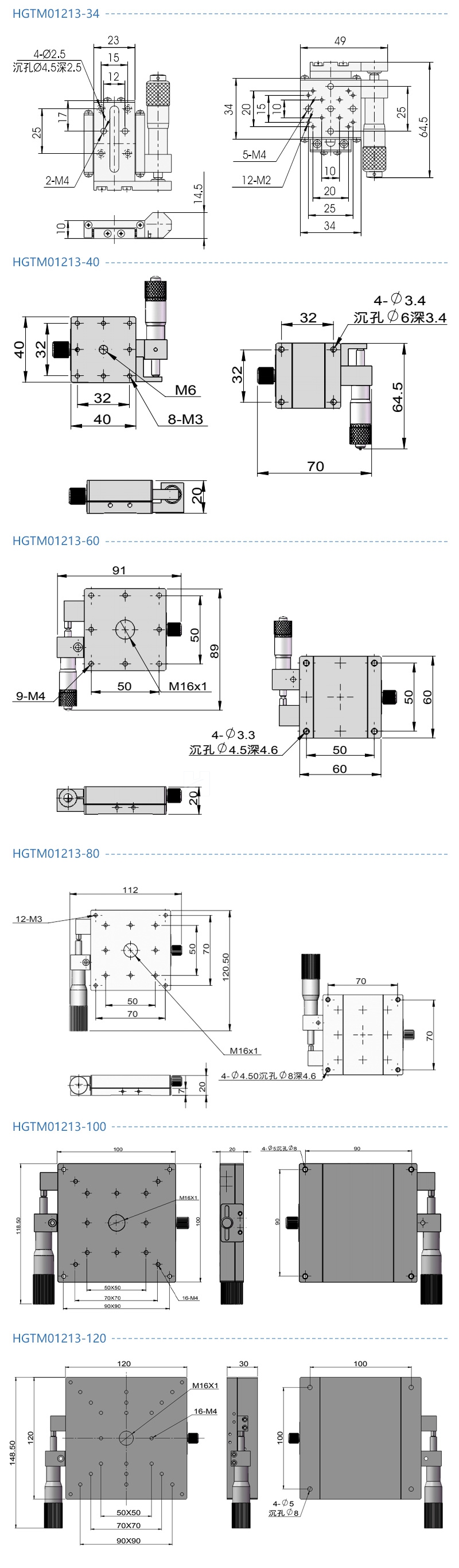

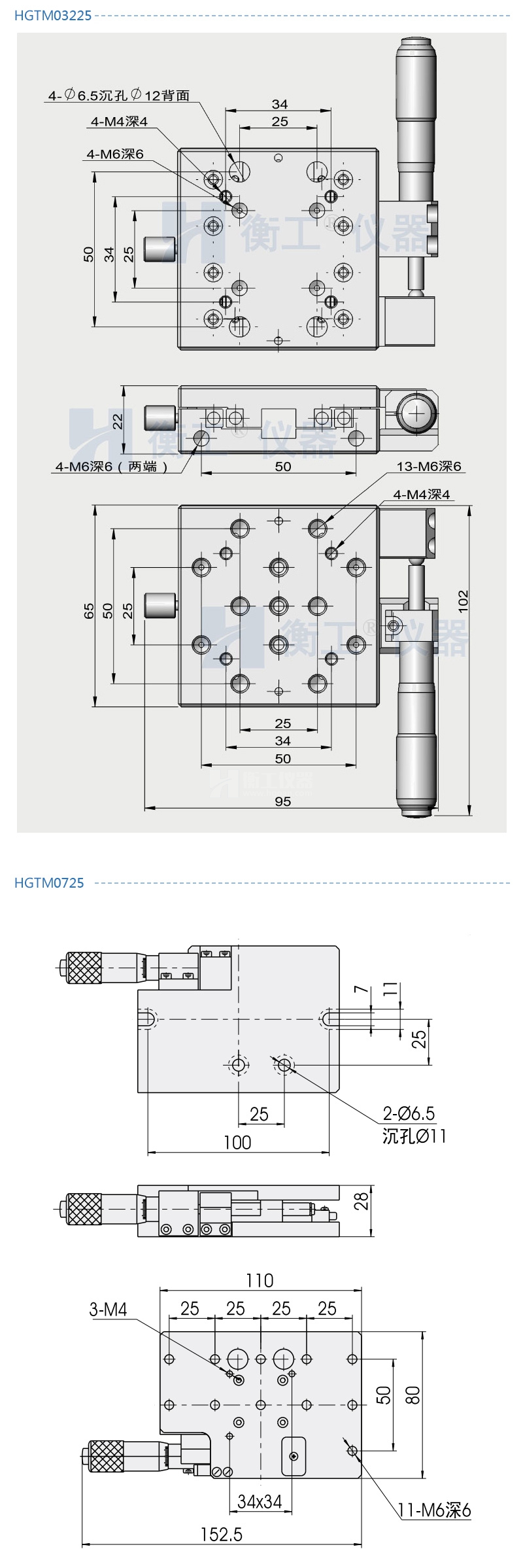

HG侧驱系列图纸展示：
